接触器
JQ-7717F型直流接触器 -- PHE22-24B -27B
1、该产品具有二组动合触点和二组动断触点，也可方便地改接为二组转换触点 。主要用于兵器、船舶等领域切换电路之用。
2、符合GJB1461A-2017《大功率电磁继电器通用规范》。
3、产品企业标准号Q/RG21333-2019。
产品参数
温度范围：-55～85℃
正弦振动：10～500Hz 98m/s²
触点形式：2H2D
触点负载与寿命：50A，28Vd.c.(阻性)，5×10⁴次
外形尺寸：70×30×51mm
重 量：≤250g

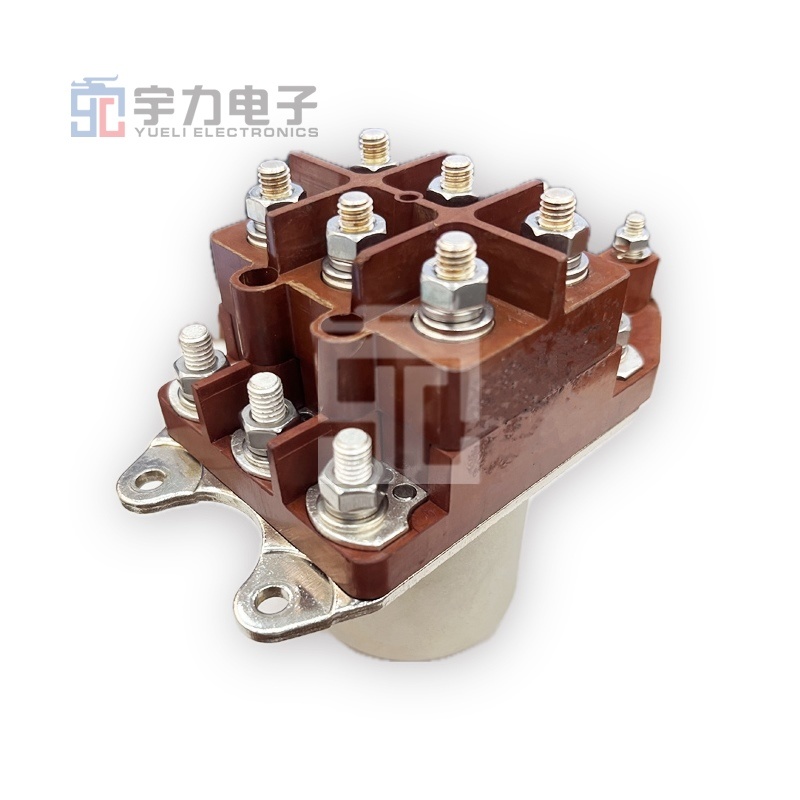

200A 触点负载能力
三相交流接触器，过负载能力强、可靠性高
主要应用于兵器、船舶、军工电子等领域切换电路之用。
温度范围：-55～85℃
正弦振动：5～200Hz，49m/s²
触点形式：3H
触点负载与寿命次数：200A，115/200Va.c.，400Hz（阻性），2×10⁴次
外形尺寸：144×92×118mm
重 量：≤2000g

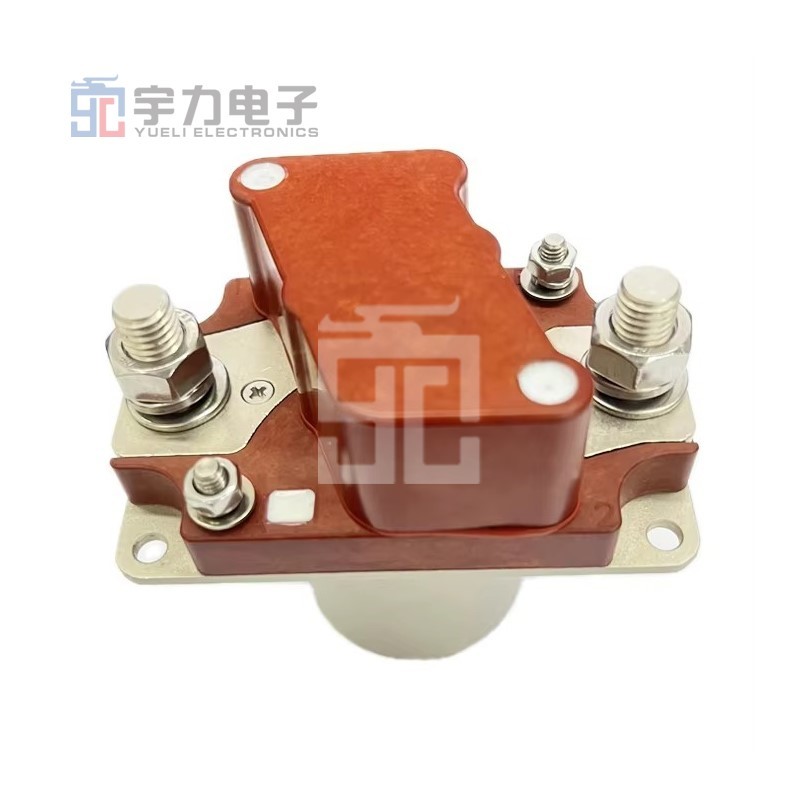

200A 触点负载能力
一组动合触点 过载能力强 环境适应性强
主要用于车辆，舰船或地面设备切换电路
温度范围：-55～85℃
正弦振动：10～2000Hz，34.3m/s²
触点形式：1H
触点负载与寿命次数：200A，27Vd.c.(阻性)，2×10⁴次
外形尺寸：85.5×56×84.5mm
重 量：≤480g
25A 触点负载能力
多组数触点 负载体积比高 寿命长 环境适应性强
主要用于兵器、船舶等领域的设备中切换电路
温度范围：-55~85℃
正弦振动：10~500Hz 98m/s²
外形尺寸：87.5*44*83mm
重 量：≤550g
50A 触点负载能力
一组动合、一组动断触点 负载高 环境适应性强
主要用于兵器领域电源等强功率装置的电路切换
温度范围：-55~85℃
正弦振动：10~500Hz 98m/s²
外形尺寸：60*38*88mm
重 量：≤1800g
100A 触点负载能力
三组动合触点 可直流可交流
主要用于兵器、船舶等领域切换电路
温度范围：-55~85℃
正弦振动：10~500Hz 98m/s²
外形尺寸：117*69*95mm
重 量：≤1200g
50A 触点负载能力
一组动合触点 过载能力强 环境适应性强
主要用于车辆，舰船或地面设备切换电路
温度范围：-55~85℃
正弦振动：10~2000Hz 44.1m/s²
外形尺寸：56*38.5*54mm
重 量：≤200g
50A 触点负载能力
一组动合触点 过载能力大 环境适应性强
主要用于车辆、船舶或地面设备切换电路
温度范围：-55~90℃
正弦振动：027--10～500Hz 98m/s²；027B--10～200Hz 147m/s²
外形尺寸：60*38*53.5mm
重 量：≤250g
150A 触点负载能力
三组动合触点和三组动断触点 可直流可交流
主要用于兵器领域切换电路
温度范围：-55~85℃
正弦振动：10~500Hz 49m/s²
外形尺寸：117*69*113mm
重 量：≤1300g
200A 触点负载能力
一组常开型直流触点 寿命长 过载能力高
主要用于兵器等领域电源控制系统切换电路
温度范围：-55~85℃
正弦振动：10~500Hz 49m/s²
外形尺寸：81.4*50.4*83mm
重 量：≤520g
